路禧達新聞資訊
路禧達產品中心
路禧達技術服務咨詢熱線13428496602
路禧達3589反應型PUR熱熔膠，是在抑制化學反應的條件下，加熱熔融成流體，便于涂敷于被粘體貼合冷卻凝結起到粘接作用,并借助于空氣中存在的濕氣和被粘體表面附著的濕氣與之反應、擴鏈，生成具有高聚力的高分子聚合物，粘合力、耐熱性、耐低溫性等顯著提高。
對 PC、ABS、PVC、PBT、30%玻璃纖維填充 PA 等塑膠，玻璃和不銹鋼、鋁合金、鎂鋁合金等金屬材質的粘接性能良好。 適用于手機、平板電腦、智能穿戴等產品的組裝和粘接，本產品快速固化、膠線即使在很細的工況下也能達到高強度、顯著降低成本。膠線韌性強，容易返修，節(jié)省工時，提高效率。
產品特性
● 適用于自動加熱型點膠系統(tǒng)。
● 適配多種點膠閥體，如氣動式，噴射式，螺桿式等。
● 通用型，適用于同質基材或異質基材。包括金屬，陶瓷，塑料，線纜等，甚至無紡布粘接，無需使用表面處理處理劑。
● 應用溫度(110℃~130℃)，適用于對溫度敏感的基材粘接。
● 施膠后2小時，膠層完成50%的固化。（取決于相對濕度，環(huán)境溫度）
● 前期的快速固化率提供具有短保壓，甚至免保壓屬性（具體視實際基材及工藝而定）
● 施膠后隨膠水冷卻后會獲得物理初始強度。經過濕氣化學固化后，具有較高強度及韌性，可提供非常好的粘接強度及抗沖擊性能。
| 物理特性 | |
| 項目 | 值 |
| 顏色 | 琥珀色或黑色 |
| 比重 | 1.04 |
| 固含量(%) | 100 |
| 粘度(110℃，cps) | 3200~5200 |
| 硬度（D） | 30 |
| 固化后特性 | |
| 項目 | 值 |
| 彈性模量（PSI） | 85 |
| 斷裂伸長率(%) | 820 |
| 剪切強度24/H（PC/PC)(MPa) | ＞8.86 |
| 拉伸強度（PC/PC(MPa) | 7.8 |
| 吸水率%（24H/25℃) | 0.23 |
| 應用參數(shù) | |
| 項目 | 值 |
| 應用溫度℃(膠筒溫度) | 110~130 |
| 開放時間(分) | 2-4 |
| 耐溫℃ | -35-85 |
| 裂解溫度℃ | 286-328 |
| 熱膨脹系數(shù)CTE/℃ 固化后72H/PC、PC測試 | 0.163 |

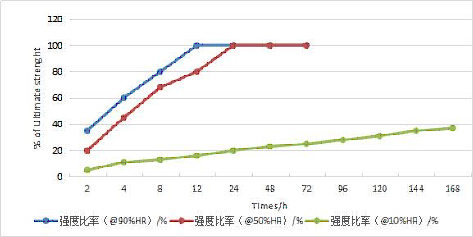

應用條件
反應型熱熔膠LXD-3589，建議工作溫度范圍在110℃~130℃之間。

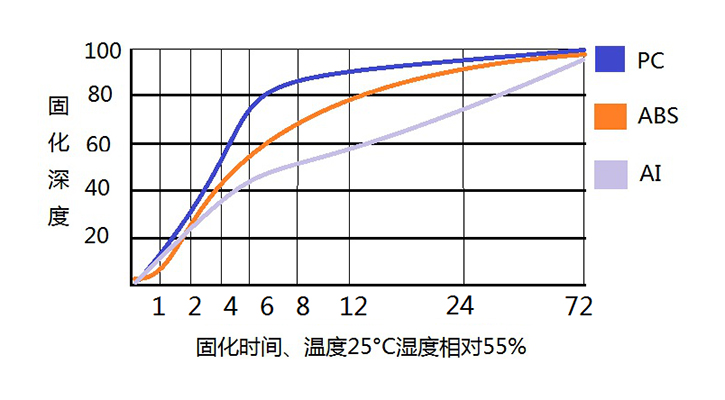

固化深度
清洗：為了清除溢出的粘合劑，可以等粘合劑冷卻到室溫時，用刮刀刮去沉積物即可。一些沒有固化的殘留物可以用一些普通的溶解聚氨酯的溶劑（如：甲苯，丁酮,或酒精等）擦去。請在粘合劑固化之前清洗。使用過程中如停機時間較長,降針筒溫度降到80攝氏度左右恒溫放置，最長不應該超過6小時。
固化：為了達到完全固化， 壓合后的產品需要進行保壓處理，一般保壓時間為0.5小時，根據(jù)產品大小或反彈性，可經過試驗后調整。
在特殊的條件下，固化可能將會在3天內完成。在較低的溫度和濕度下，達到完全固化需要更長時間。固化率和完成固化會隨膠膜的厚度及基材的滲透性的不同而不同。
存儲：有效期為5個月。本品應儲存于陰涼干燥處。（建議：25℃的溫度40%RH以下濕度恒溫儲存）。反應型熱熔膠是被灌裝在真空密封的鋁箔袋中，使用前發(fā)現(xiàn)包裝破損，請立刻停止使用。
注意：即使在常溫環(huán)境，空氣或濕潤環(huán)境中的水汽將促使這種粘合劑固化。固化后的粘合劑將不能被熔化。
健康及安全防護
在使用此類粘合劑時，在通風較好的區(qū)域，局部排氣通風設備應安裝在點膠區(qū)域及加熱預熔區(qū)域。（詳見該產品的MSDS）
提示：這份報告中所有信息和數(shù)據(jù)都是經過大量準確本公司實驗室檢驗結果得出。數(shù)據(jù)僅供參考。客戶需要根據(jù)自己需要的具體工況及工藝條件檢測，或提出相應需要的條件，我公司可以根據(jù)客戶的要求進行檢測，其他事宜請與銷售代表及技術支持溝通。
